水管毗连

　　壁挂炉的热功率是凭证修建的热需求而预先设定的，为了使壁挂炉运行止常，使用寿命更长，系统必需平衡，所有包装正常运作的配件齐全。若是须要，建议在壁挂炉与采暖系统之间装置阻止阀，使壁挂炉与采暖装备脱离。

　　清静阀的排水口必需毗连到地漏或排水管，以免采暖系统超压时水喷涌到地面上。不然，若是泄压造成房间淹没，壁挂炉制造商概不认真。装置前，应仔细洗濯所有水管中的剩余物和脏物，阻止影响壁挂炉正常运行。

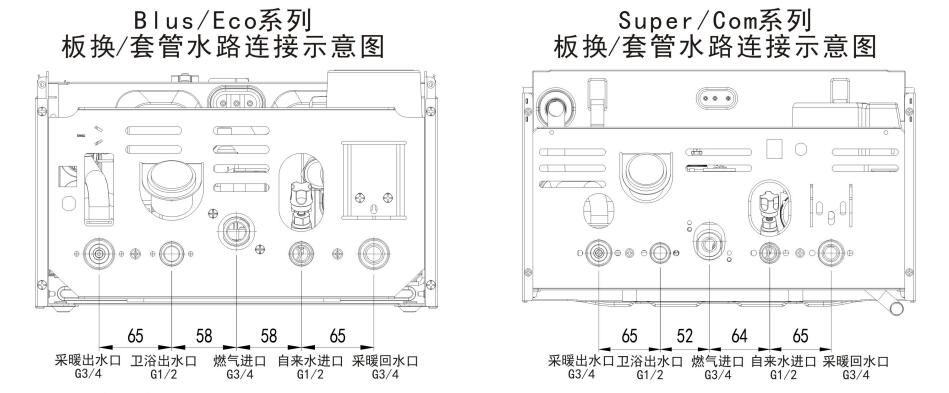

　　水路毗连示意图

　　按图示各收支水管的位置将供暖系统和热水系统管道与壁挂炉准确毗连。

　　水路毗连其它主要注重事项

　　(1) 清静阀泄水管必需接地漏，并且毗连受上不得装置阀门。

　　(2) 若在卫生热水系统上装置了单向阀，则必需在壁挂炉与卫生热水系统之间装置1个清静阀门。

　　(3) 建议在壁挂炉与散热系统之间装置一个截流阀，以便在维修等须要时能够将壁挂炉与散热系统隔离。

　　(4) 将管道与壁挂炉装置之前，必需用8公斤压力的压缩空气和高压水管将管道中的杂物扫除清洁，尤其是接纳的铸铁暖气片的系统须多次洗濯管道。

　　(5) 所有管道毗连均不允许用丝麻，面应接纳生料带。若有特殊情形釆用丝麻，必需用8公斤压力的压缩空气和高压水将管道中的杂物重复洗濯清洁。

　　(6) 必需在采暖系统的回水管道上装置Y型过滤器。

　　(7) 必需在采暖系统的最低位置装置放水阀。

　　(8) 此系列壁挂炉接纳了闭式循环系统，对水路密闭性要求较严酷，请在将壁挂炉和暖气辖档同接好后，仔细注水试压，确保壁挂炉及用户的采暖系统没有跑、滴、漏水的情形。

　　(9) 外地水质很硬或侵蚀性较强，须思量在采暖系统管路中预留补软化水的接口。

　　(10) 当采暧系统管路阻力过大时，可外接水泵。
